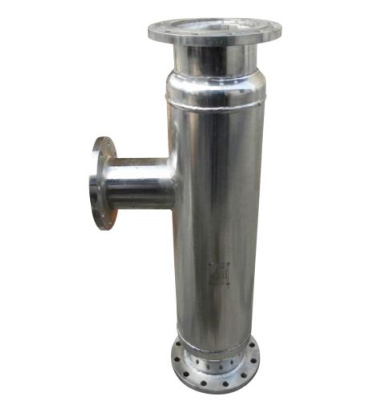

管道靜態混合罐
為了讓臭氧在進入反應罐之間充分的混合溶解,增強消毒、殺菌效果,在管路中設置了管道靜態混合罐,其混合過程靠管仙的Z字形混合元件完成,氣水混合物在其中流動時沖擊各種Z字形元件,不斷改變流動方向,從而促使臭氧與水在管道內產生移位、旋轉、重疊等運動,從而達到良好的混合效果,使臭氧和水充分的融合。
管道靜態混合器內部結構采用SVX，專有技術波紋片組裝而成,能使不同流體在三維空間內作z字形流動,各自分散且混合均勻,混合過程的不均勻度系數小且沒有放大效應。具有良好的耐腐蝕性,強度高、外形美觀、安裝方便、混合快速高效、低能耗等特點。
管道靜態混合罐技術標準
| 材料 | 304、316L不銹鋼,耐臭氧、氯離子雙重腐蝕 |
| 壓力 | 設計壓力為0.6MPa,測試壓力1.5倍設計壓力 |
| 內部結構 | SVX波紋片 |
| 口徑 | DN100-400 |
| 長度 | 800-1300mm |
| 安裝方式 | 標準法蘭連接 |
| 設備使用壽命 | 50年以上 |
