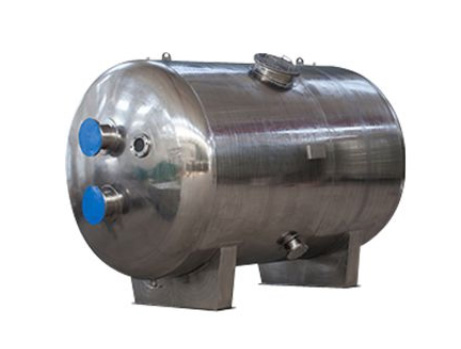

活性炭吸附罐
在半程式全流量臭氧消毒方式中,需設置活性炭吸附過濾罐脫除多余的臭時還可一步除臭、除味、除色、除水中的鐵和錳,去除水中的有機物，減少在水處理過程中形成的有害副產物和三氯甲烷、氯乙酸等,并進一步降低池水的濁度,根據進出口壓力差和運行時間手動控制反沖洗。
吸附罐應符合以下要求
1、采用顆粒狀活性炭,并具有吸附性能好、機械強度高、化學穩定性好再生能力強等特性
2、活性炭粒徑0.9-1.6mm范國,比表面積2900m2/g;
3、吸附層的有效厚度不小于600mm,臭氧吸附罐的濾速范圍應在30-35m/h;
活性炭吸附罐采用具有高強防腐性能,抗臭氧、氯離子雙重腐蝕的316L不銹鋼材料制作,設計壓力0.6MPa。采用縫隙式集水濾棒,使布水面積更大,水流更均勻?；钚蕴苛己玫奈锘笜?biāo)使得吸附過濾后的水質更穩定。頂部設有自動排氣閥,將反應剩余的臭氧送至殘余臭氧消除器還原成O2后安全排入外界大氣。罐體設有人孔,方便檢修。
| 類型 | 水反沖活性炭吸附罐 |
| 材料 | 304、316L不銹鋼,耐臭氧、氯離子雙重腐蝕 |
| 布水系統 | 304、316L不銹鋼布水器,硬性支撐,不破壞濾層表面 |
| 集水(反沖配水)系統 | 配管為長圓形空隙配水支管,孔隙規格為0.2mm,均勻分布 |
| 布水/集水系統性能 | 布水和集水系統可平均分布和收集水,并在水反沖時平均分布反沖水,可完全激活活性炭層。 |
| 壓力 | 設計壓力為0.6MPa,測試壓力1.5倍設計壓力 |
| 過濾器最大阻力損失 | 0.06MPa(需反沖洗前測定) |
| 活性炭介質 | 基于椰殼的顆粒狀活性炭1150~1350m2/gm,密度470~510kg/m3濕度含量<5%,水可溶灰含量<3%,顆粒尺寸:2.36~4.75mm,碘值:1100~1300mg/gm |
| 介質深度 | 600mm |
| 承托層 | 石英砂,粒徑6mm,承托層深度150mm |
| 檢查人孔 | 中間設置DN450檢查人孔 |
| 設備使用壽命 | 50年以上 |
